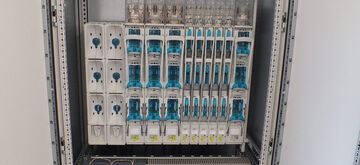

Leistungsschränke(Maßgeschneiderte Projekte)
Technische Daten
| Bestellnummer | TH-2103 |
| Produkt | Schaltschrank für pneumatische Druckregelung, fertig bestückt, verdrahtet und geprüft |
| Material | Stahlblech (Optional in Kunststoff oder Edelstahl) |
| Abmessungen | BxHxT in mm: 380 x 380 x 210 |
| Farbe | Lackiert, RAL7035 |
| Schutzart | IP54 |
| Leitungseinführung | unten |
| Gewicht | Ca. 30kg |
| Zulässige Umgebungstemperatur | 0°C – 40°C |
| Komponenten Allgemein | 1x Netzeinspeisung ohne Lasttrennschalter 16A 1x Steuerspannung 230VAC mit Sicherung ohne Steuertransformator 1x Gleichstromversorgung 24VDC 2,5A mit Sicherung primär/sekundär 1x Industrielle Micro SPS m. Modbus RS232-Anbindung an übergeordn. Systeme 1x Command HMI Touch-Panel 7“ 1x Dokumentation (deutsch) |
| Komponenten Anlagentechnik | 1x Steuerung Druckerfassung 4-20mA 1x Steuerung pneumatisches Regelventil 0-10VDC 1x Steuerung Rückführung Regelventil 4-20mA 1x Steuerung Grenzwert Druck potentialfrei auf Klemme 1x Steuerung Freigabe Regelstation von extern |
| Hinweis | Bei Signalvervielfältigung 0-10VDC auf 4-20mA oder bei Verwendung eines PT100 als Temperaturerfassung ist ein Messumformer notwendig. |
Optionale Erweiterungen
| Bestell-Nr. | ||
|---|---|---|
| Messumformer Rinck | inkl. Einbau im Schrank | TH-2100M |
| Hauptschalter | bis 32A im AP-Gehäuse (liefern) | TH-2100H |
| Motorsteuerung Direktanlauf | max 5,5kW, 11,3A, 3PH/PE inkl. Einbau im Schrank | TH-2100MD |
| Motorsteuerung Sanftanlauf | max 5,5kW, 11,3A, 3PH/PE inkl. Einbau im Schrank | TH-2100MS |
